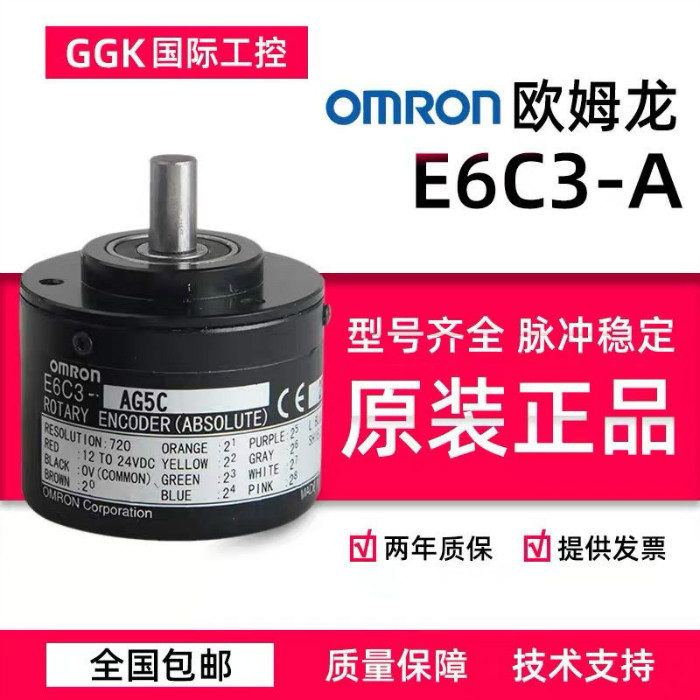

E6C3-AG5C-C 360P/R 1M中的E6C3-AG5C-C代表什么含义
1、E6C3-AG5C-C中的:E6C3含义是：增量型,φ50mm，轴型编器
2、E6C3-AG5C-C中的:AG5C-C含义是：NPN集电极开路,接插件中继型编器
3.E6C3-AG5C-C 360P/R 1M中的360P/R 1m代表的含义是：分辨率360P/R，，.线长（1m）.
E6C3-AG5C-C 360P/R 1M的完整参数为：增量型,φ50mm，轴型.分辨率360P/R，NPN集电极开路,接插件中继型.线长（1m）.编器.
编器在常态时分二种型号：
1》NO型：没有感应金属体时，输出端BK(黑色)呈低电平，感应到金属体时，输出高电平。
2》NC型：没有感应金属体时，输出端BK(黑色)呈高电平，感应到金属体时，输出低电平。
相关知识介绍：
3、 由于篇幅.神威小编今天就为您介绍这么多 如需采购或报价和更多详细情况请联系右边的电话或是QQ.
产品相关参数描述
型号
E6C3-AG5C-C 360P/R 1M
直径
增量型,φ50mm，轴型
电源电压
DC5～24V (-5%～+15%) 波纹(p-p)5%以下
消耗电流
100mA以下
分辨率
分辨率360P/R，
浪涌电流
约6A (0.3ms)
输出相
A、B、Z相
控制输出
输出格式
集电极开路
负载施加电压
DC35V以下
吸收电流
35mA以下
残留电压
0.7V以下 (吸收电流35mA时)
响应频率
100kHz
输出相位差
A相、B相的相位差 90±45°(1/4T±1/8T)
输出上升、下降时间
1μs以下 (电缆长度0.5m、控制输出电压5V、负载电阻1kΩ)
起动转矩
1.5mN.m以下
惯性力矩
2×10**-6 kg.m**2 以下
轴负载
径向: 29.4N
轴向: 4.9N
允许转速
10000r/min
环境温度范围
使用时: -10～70℃ (90%RH以下) (需无结冰)
保存时: -30～85℃ (需无结冰)
环境湿度范围
使用时: 95%RH以下 (但，需无结露)
保存时: 95%RH以下 (但，需无结露)
绝缘电阻
因是电容器接地、除外
耐电压
因是电容器接地、除外
振动
耐久: 10～500Hz 双振幅 1.5mm或100m/s**2 X、Y、Z各方向 2h
冲击
耐久: 300m/s**2、11ms X、Y、Z 各方向 3次
保护结构
IEC: IP50
连接方式
导线引出型 (导线长: （1m）)
材质
外壳: 铁
本体: 铝
板弹簧: SUS304
质量
包装后: 约120g
附件
使用说明书
轴向: 4.9N
保存时: -30～85℃ (需无结冰)
保存时: 95%RH以下 (但，需无结露)
本体: 铝
板弹簧: SUS304
产品描述
旋转编器是用来测量转速并配合PWM技术可以实现快速调速的装置，光电式旋转编器通过光电转换，可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出（REP）。
分为单路输出和双路输出两种。技术参数主要有每转脉冲数（几十个到几千个都有），和供电电压等。单路输出是指旋转编器的输出是一组脉冲，而双路输出的旋转编器输出两组A/B相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向。
优点
E6HZ-CWZ6C 800P/R 2M BY OMS旋转编器是集光机电技术于一体的速度位移传感器。
安装时的注意事项 ：
安装时不要给轴施加直接的冲击。
编器轴与机器的连接，应使用柔性连接器。在轴上装连接器时，不要硬压入。即使使用连接器，因安装不良，也有可能给轴加上比允许负荷还大的负荷，或造成拨芯现象，因此，要特别注意。
轴承寿命与使用条件有关，受轴承荷重的影响特别大。如轴承负荷比规定荷重小，可大大延长轴承寿命。
不要将旋转编器进行拆解，这样做将有损防油和防滴性能。防滴型产品不宜长期浸在水、油中，表面有水、油时应擦拭干净。
振动
加在旋转编器上的振动，往往会成为误脉冲发生的原因。因此，应对设置场所、安装场所加以注意。每转发生的脉冲数越多，旋转槽圆盘的槽孔间隔越窄，越易受到振动的影响。在低速旋转或停止时，加在轴或本体上的振动使旋转槽圆盘抖动，可能会发生误脉冲。
关于配线和连接
误配线，可能会损坏内部回路，故在配线时应充分注意：
配线应在电源OFF状态下进行，电源接通时，若输出线接触电源，则有时会损坏输出回路。
若配线错误，则有时会损坏内部回路，所以配线时应充分注意电源的极性等。
若和高压线、动力线并行配线，则有时会受到感应造成误动作成损坏，所以要分离开另行配线。
延长电线时，应在10m以下。并且由于电线的分布容量，波形的上升、下降时间会较长，有问题时，采用施密特回路等对波形进行整形。
为了避免感应噪声等，要尽量用最短距离配线。向集成电路输入时，特别需要注意。
电线延长时，因导体电阻及线间电容的影响，波形的上升、下降时间加长，容易产生信号间的干扰（串音），因此应用电阻小、线间电容低的电线（双绞线、屏蔽线）。
对于HTL的带有对称负信号输出的编器，信号传输距离可达300米 。
应用范围
机床
集装箱吊具
风力设备
自动清洗设备
闸门户外使用
钢厂
应用案例
