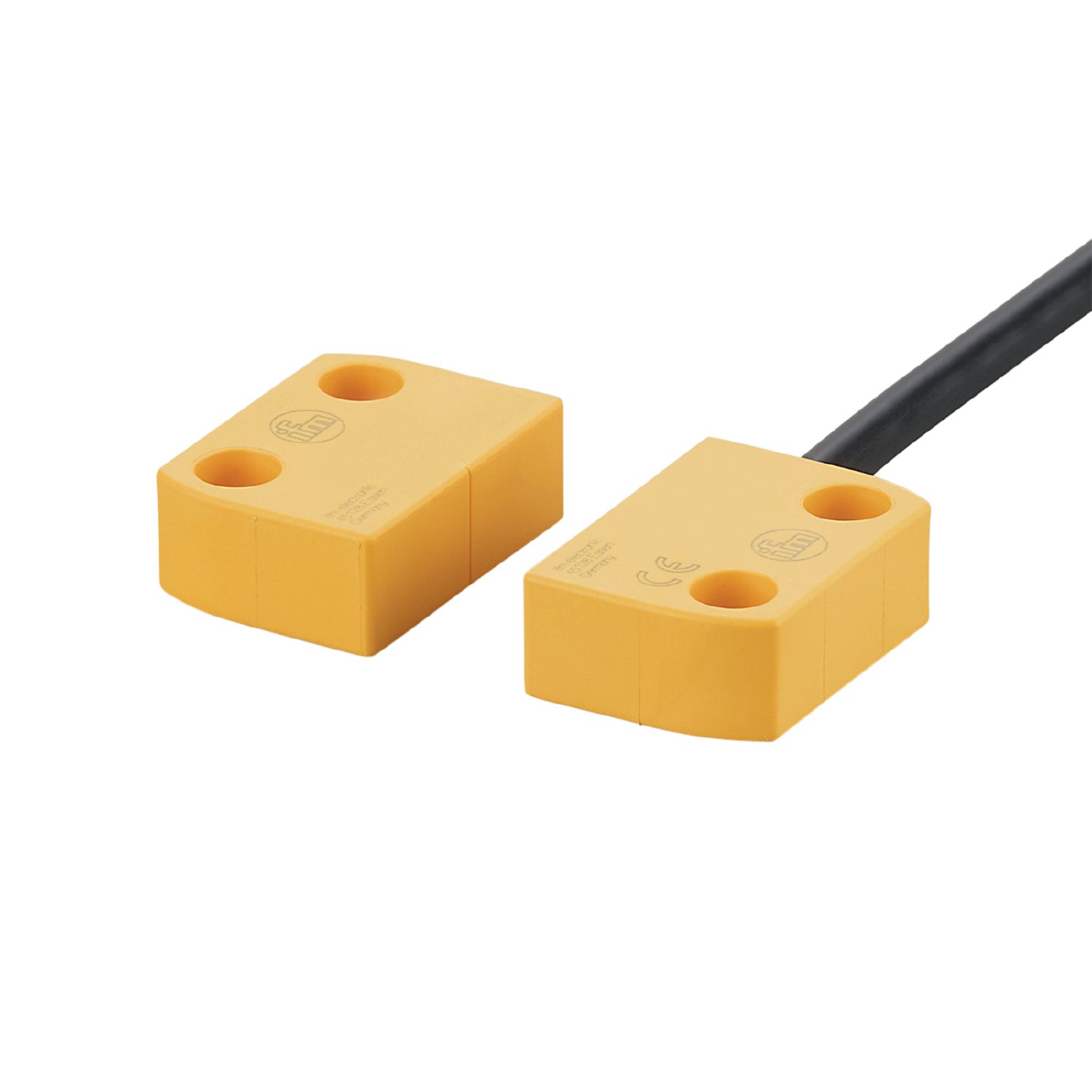

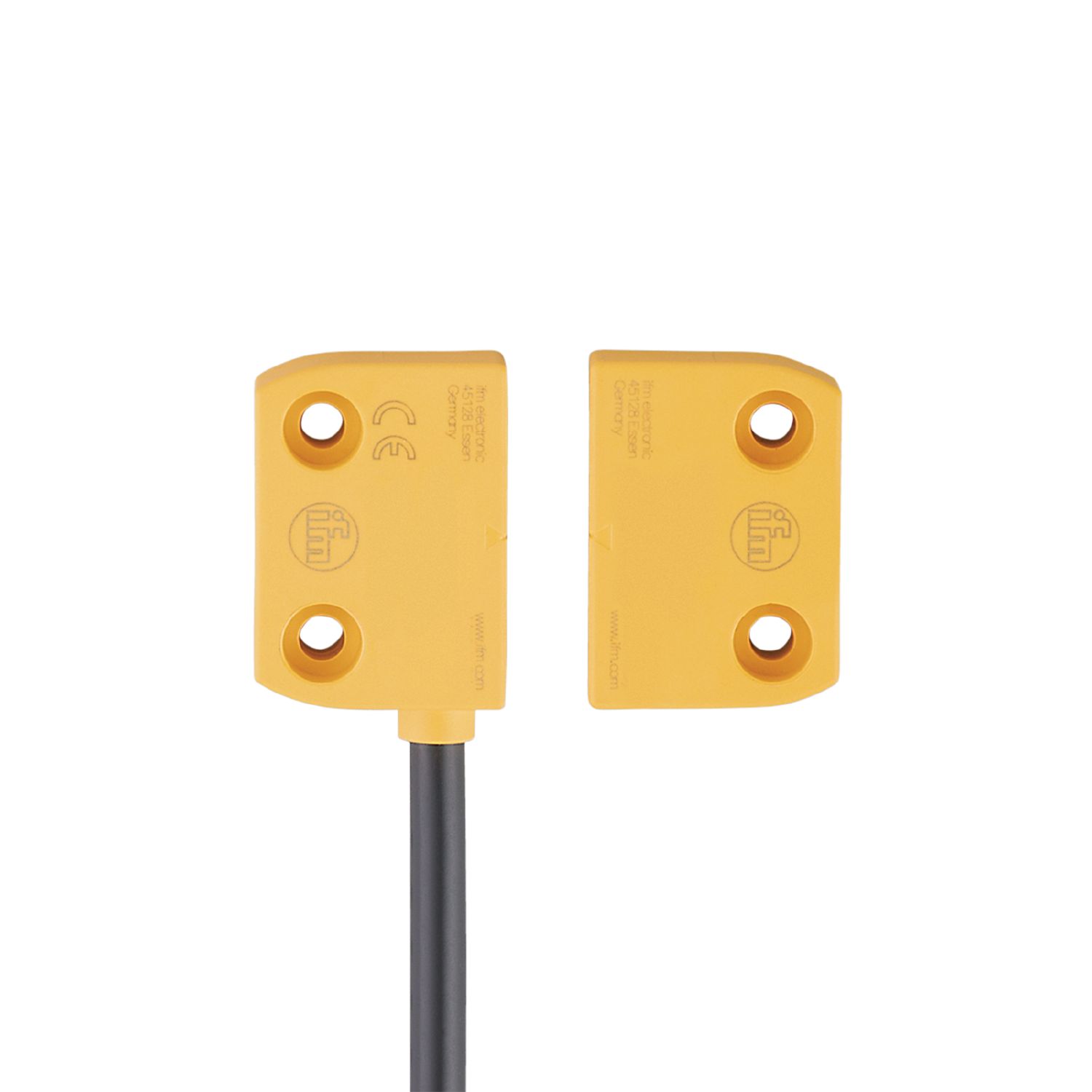

KI5086产品特征
|
|
输出功能
|
2 x 常开; (无电势)
|
|
感应距离 [mm]
|
5; (带定义的执行器)
|
|
外壳
|
矩形的
|
|
尺寸 [mm]
|
36 x 13 x 26
|
|
应用
|
|
设计
|
编码目标
|
|
运行方式
|
持久运行
|
|
电气数据
|
|
工作电压 [V]
|
24 DC
|
|
额定绝缘电压 [V]
|
60
|
|
防护等级
|
III
|
|
反相保护
|
否
|
|
内阻 (Ri) [Ω]
|
10; (1 W)
|
|
输出
|
|
输出功能
|
2 x 常开; (无电势)
|
|
开关量输出DC的持续电流负载 [mA]
|
50
|
|
开关频率DC [Hz]
|
150
|
|
输出数据
|
接口类型A
|
|
短路保护
|
否
|
|
电容负载最大值 CL_max [nF]
|
20
|
|
监控范围
|
|
感应距离 [mm]
|
5; (带定义的执行器)
|
|
安全的断开距离 s(ar) [mm]
|
15
|
|
反应时间
|
|
根据安全要求的反应时间 [ms]
|
10
|
|
下降时间最大值 [ms]
|
0.1
|
|
包括反弹在内的转换时间最大值 [ms]
|
0.6
|
|
工作条件
|
|
使用地点
|
等级C符合EN 60654-1标准, 应用不受天气影响
|
|
环境温度 [°C]
|
-25...80
|
|
注意环境温度
|
|
|
环境温度 [°C]
|
10...40
|
|
注意环境温度
|
|
|
允许***相对空气湿度 [%]
|
暂时: 5...95 %; 持久: 5...70 %
|
|
空气压力 [kPa]
|
80...106
|
|
海拔高度最大值 [m]
|
2000
|
|
盐雾
|
否
|
|
外壳防护等级
|
IP 67; IP 69K; (受保护电缆)
|
|
认证/测试
|
|
EMC电磁兼容
|
|
|
抗冲击
|
|
EN 60068-2-27
|
30 g (11 ms)
|
|
|
抗震
|
|
IEC 60068-2-6
|
10 g (10...55 Hz)
|
|
|
安全分类
|
|
使用寿命 TM (Mission Time) [h]
|
≤ 175200
|
|
使用寿命TM（额外指示）
|
|
|
B10D
|
20.000.000; (无负载; 在最大负载DC 12，24 V，50 mA时: 400.000)
|
|
机械技术数据
|
|
重量 [g]
|
219
|
|
外壳
|
矩形的
|
|
安装
|
非齐平安装
|
|
尺寸 [mm]
|
36 x 13 x 26
|
|
原材料
|
PA
|
|
拧紧扭矩 [Nm]
|
0.8...2
|
|
附件
|
|
供货范围
|
|
|
注释
|
|
注释
|
|
连接G150xS / AC4x2S型评估装置时，可实现PL e (ISO 13849-1) 或SIL cl 3 (IEC 62061) 安全等级
|
|
|
包装单位
|
1 件
|
|
电气连接
|
|
接口
|
电缆: 2 m, PVC, ? 5 mm; 4 x 0.25 mm2
|
