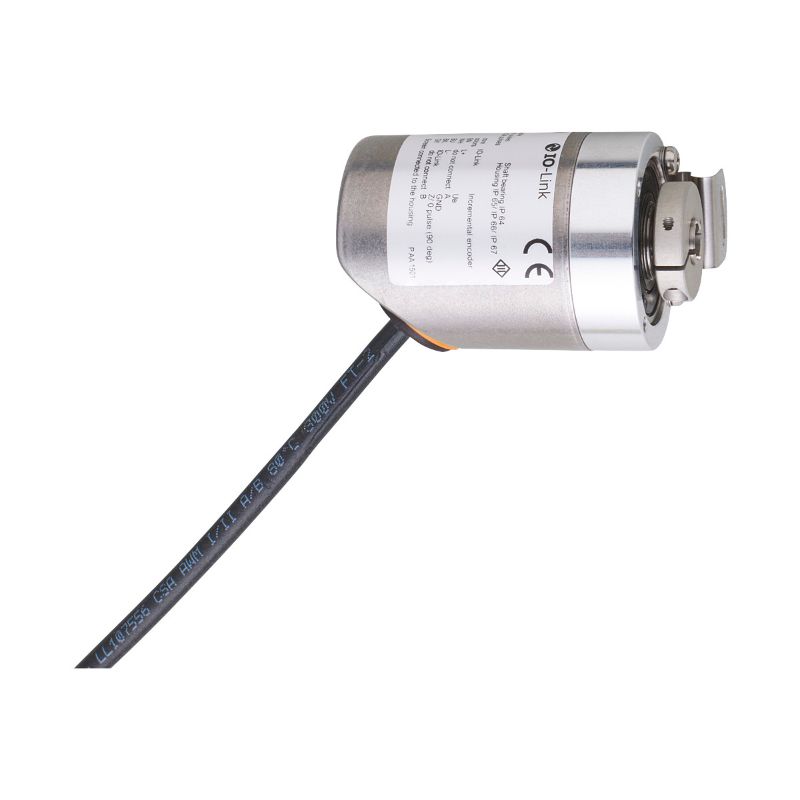

RV3110产品特征
分辨率	1...10000; (可设定参数; 出厂设定: 1024) 分辨率
通信接口	IO-Link
轴监控器	单面开通的空心轴
轴直径 [mm]	15
应用
功能原理	增量式
检测系统	磁性
电气数据
工作电压 [V]	4.75...30 DC
电流损耗 [mA]	< 150
防护等级	III
反相保护	有
开机延迟时间 [s]	0.5
旋转电气最大值 [U/min]	12000
输出
电气设计	HTL/TTL
开关频率 [kHz]	1000
出厂设定	输出功能: HTL (50 mA)
短路保护	有
相位偏差A和B [°]	90
测量/设定范围
分辨率	1...10000; (可设定参数; 出厂设定: 1024) 分辨率
精度/偏差
精确度 [°]	0.1
软件/编程
参数设定	分辨率; 转向; HTL; TTL
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
SIO模式	有
处理周期最小值 [ms]	2.3
工作条件
环境温度 [°C]	-40...85
存储温度 [°C]	-40...85
允许最大的相对空气湿度 [%]	95; (不允许冷凝)
外壳防护等级	IP 67; (在外壳: IP 67; 在轴: IP 67)
认证/测试
抗冲击	100 g
抗震	20 g
MTTF [年]	292
机械技术数据
重量 [g]	665
尺寸 [mm]	? 58.5
原材料	法兰: 不锈钢(1.4571/316Ti ); 外壳: 不锈钢(1.4521/444); 丁晴橡胶
拧紧扭矩 [Nm]	< 0.7; (固定螺栓)
机械最大值 [U/min]	12000
启动扭矩最大值 [Nm]	2
温度扭矩参考 [°C]	20
轴监控器	单面开通的空心轴
轴直径 [mm]	15
轴材料	不锈钢(1.4571/316Ti )
轴的安装深度 [mm]	27
最大的轴向轴 [mm]	0,5
电气连接
IO-Link	接插件: 1 x M12, 径向的, 也可以使用轴向的; 译码: A; 成型体: 不锈钢(1.4401/316); 电缆长度最大值: 100 m; (IO-Link: max. 20 m)
图表
脉冲图
